Ford 1.8 TDCI ili TDDI - zamjena zupčastog remena u 10 koraka

Ovo se odnosi na sljedeće modele :

Ford Focus 1.8 TDDI
Ford Focus 1.8 TDCI
Ford Transit Connect 1.8 TDDI
Ford Transit Connect 1.8 TDCI
i ostali motori 1.8 TDCI iz grupacije

Znači nebi ni znao da mi motor ima zupčasti i lanac da se nisam sam polako uhvatio rastavljanja. Mnogi su mi nakon otkrića tvrdili da zupčasti remen na ovome motoru pokreće samo pumpu visokog pritiska, i da njegovo puknuće ne može prouzročiti veći kvar - što je jedna velika neistina!

Kako doći do zupčastog remena?

1. Treba odviti posudu od vode, naprijed je drži jedan 8 ili 10mm šaraf
2. Posudu podignuti prema gore jer natrag ima nosač na kojem stoji
3. Sad je potrebno popustiti desni nosač motora koji se nalazi ispod posude
4. Treba koristiti autodizalicu da se nosač rastereti
5. Odviti nosač sa karoserije, i drugi dio odviti sa motora. Za demontažu drugog dijela biti će potrebno malo više podignuti motor
6. Odviti šarafe koji drže zaštitnu plastiku zupčastog remena, te zabilježiti poziciju zupčastog.
7. Ključem 15 popustiti španer zupčastog i izvući ga, te ugraditi novi zupčasti i natezač, pritom pazeći na smijer vrtnje (u smijeru kazaljke na satu ili da je natipis prema vama)
8. Nateći španer imbus ključem dovodeći indikator zategnutosti na sredinu zarezanog mjesta
9. Malo spustiti motor i zavrtiti dva kruga radilicu u desno, te provjeriti da li se zabilježene pozicije poklapaju.
10. Ako sve štima, sklopiti sve natrag obrnutim redosljedom

Ja sam svog mjenjao, no nažalost nisam snimio.

Radilica preko lanca pokreće visokotlačnu pumpu
Visokotlačna pumpa preko zupčastog pokreće bregastu, ovo zapamtite.

Od 2007g lanac koji pokreće visokotlačnu je zamjenjen zupčastim u ulju.

Nadam se da će tekst biti od pomoći, javite mi se za link na video.

Pozdrav svima

Kako radi variomat? CVT prijenos

Kad ste prvi put sjeli na skuter i odvrnuli gas, sigurno niste znali kako mjenjač odnosno CVT u skuteru funkcionira. Nema kvačila, nema mjenjača, a skuter ipak ide?

Lijevo se nalazi variomat, on je spojen na izlaz iz radilice. U variomatu se nalaze utezi odnosno rolice koje pri utjecaju centrifugalne sile guraju remen u variomatu prema van, odnosno od jačeg momenta za kretanje prema većoj konačnoj brzini.

Naravno da variomat nema nešto što drži remen nategnut on bi stalno bio labav a variomat otvoren do kraja... zbog toga u desnoj strani imamo polutke s oprugom. U polutkama se nalazi opruga koja remen gura konstantno prema van i time ga drži zategnutim. Moglo bi se reći da rolice i centralna opruga polutki moraju biti u savršenom balansu da bi se dobio maksimum iz mašine skutera.

CVT je savršen prijenos koji idealno podešen drži mašinu oko najjačeg momenta gdje je najveća snaga i najmanja potrošnja. Usporedimo to sa dizelskim automobilom čiji se motor najviše voli vrtiti na primjerice 2800o/min i mjenjačem ga uvijek držimo oko tih okretaja. Ovdje će ga CVT ako je ispravno podešen konstantno držati u tim okretajima dok remen ne dođe do krajnjeg položaja, te će ostatak do konačne brzine izvrtiti sama mašina do blokade.

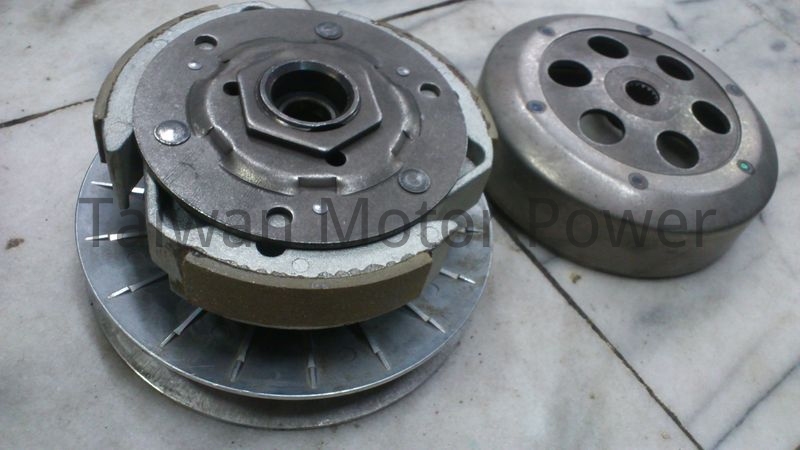

Polutke s kvačilom

Naravno CVT zahtjeva održavanje, otprilike svakih dvije godine ili nakon 10 000km zamjenu svih potrošnih komponenti : remena, rolica, klizača variomata te centralne opruge da bi bio u top stanju.

Kvačilo se u CVT-u nalazi u desnoj strani i izgleda kao na slici lijevo. Lijevo vidimo stražnju polutku, na njoj je kvačilo i desno od nje je zvono kvačila. Kvačilo je zaduženo za startnost skutera

Treba izbjegavati držanje skutera na uzbrdici s gasom jer može doći do pregrijavanja zvona i ubrzanog trošenja obloge. Kvačilo je također moguće podešavati kupovinom opruga različite tvrdoće te time podesiti da li će otvarati na nižim, srednjim ili višim okretajima.

Iza kvačila osovina ide u getribu, koja smanjuje okretaje i ide na točak. Getribu je također moguće mjenjati, stavljati drugačije omjere za dobivanje veće brzine. Ali to se u pravilu radi tek nakon stavljanja kita, jer serijska mašina u pravilu ne može razvrtiti dužu getribu i time joj se ubije startnost.
